Što je čelična oplata?

Što je čelična oplata? Potpuni vodič za građevinske stručnjake

Čelična oplata je privremeni ili višekratni sustav kalupa izrađen od čeličnih ploča, okvira i ukrućenja koji se koriste za oblikovanje i podupiranje svježe izlivenog betona dok ne postigne dovoljnu strukturnu čvrstoću. Za razliku od alternativa drvetu ili šperploči, čelična oplata pruža vrhunsku točnost dimenzija, produljeni životni vijek i sposobnost da izdrži pritiske svježeg betona do 100 kN/m²—što je čini preferiranim izborom za visoke zgrade, mostove, tunele i industrijske objekte.

Jednostavnim rječnikom rečeno: ako trebate dosljednu kvalitetu betona, glatke završne površine i sustav oblikovanja koji se može ponovno upotrijebiti 100 ili više puta po jedinici, čelična oplata je inženjerski odgovor koji vaš projekt zahtijeva.

Osnovne komponente sustava čelične oplate

Kompletan sustav čelične oplate više je od skupa ploča. Svaka komponenta ima definiranu strukturnu ulogu:

Razumijevanje svake komponente pomaže inženjerima gradilišta da odaberu pravi sustav za određeni tlak izlijevanja, cilj ponovne upotrebe i strukturnu geometriju koju zahtijeva njihov projekt.

Podesiva kapa oplata: preciznost za svaku veličinu stupa

Jedna od najpraktičnijih inovacija unutar čelična oplata obitelj je Podesiva kapa oplata za stupce. Standardni oblici stupova su kruti, što znači da odgovaraju samo jednoj veličini poprečnog presjeka. Podesivi sustavi kapica rješavaju ovaj problem ugradnjom vijaka s navojem i kliznih ploča koje dopuštaju da se oblik širi ili skuplja - vodoravno i okomito - kako bi odgovarao visinama i širinama stupova navedenih u konstrukcijskim crtežima.

Zašto je prilagodljivost važna na gradilištu

• Jedna podesiva forma čeličnog stupa može pokriti niz poprečnih presjeka, eliminirajući potrebu za kupnjom ili iznajmljivanjem više ploča fiksne veličine za jedan projekt.
• Brza prilagodba s podesivim vijcima znači manje zastoja između izlijevanja—kritično povećanje učinkovitosti na projektima s ponavljajućim tlocrtima.
• Čvrsti čelični okvir održava točnu geometriju tijekom svakog ciklusa izlijevanja, tako da se svaki stup u visokoj zgradi poravnava s tolerancijom bez ručne korekcije.
• Mogućnost ponovne upotrebe u različitim vrstama projekata čini sustav ekonomski atraktivnim za tvrtke za iznajmljivanje oplate i velike izvođače.

Podesiva kapa oplata posebno se preporučuje za komercijalne tornjeve, infrastrukturne radove i sve projekte gdje se dimenzije stupova razlikuju kat po kat ili dio po dio.

Betonska oplata bez propuštanja: zašto se o čvrstim spojevima ne može pregovarati

Propuštanje betona na spojevima oplate jedan je od najčešćih—i najskupljih—propusta kvalitete na gradilištima. Iscurila cementna pasta stvara površinsko saće, slabi strukturni element i često zahtijeva skupo krpanje ili čak rušenje i ponovno izlijevanje. Sustavi za betonske oplate bez propuštanja rješavaju ovaj problem pomoću precizno strojno obrađenih rubova panela, međusobno povezanih klinastih spojeva i zabrtvljenih kapa koje uklanjaju praznine na svakom spoju.

Kako čelična oplata postiže učinak bez curenja

Čelične ploče proizvode se prema uskim dimenzijskim tolerancijama—za razliku od šperploče koja bubri, savija se i stvara praznine nakon izlaganja vlazi. Specifične značajke dizajna koje sprječavaju curenje uključuju:

• Ravni, strojno obrađeni rubovi okvira koji se spajaju u ravnini kada su ploče spojene, zatvarajući spoj prije bilo kakvog pritiska betona.
• Jaki sustavi zaključavanja —klinaste igle, ravne spone i stezaljke—koji održavaju poravnanje ploča pod bočnim pritiskom potpunog izlijevanja betona bez dopuštanja odvajanja ploča.
• Jedinice za kutove i kape s preklapajućom geometrijom koja zatvara uvjete rubova i krajeva gdje se dvije ploče susreću pod kutom.
• Čvrstoća čelične prednje ploče koji je otporan na ispupčenje i deformaciju čak i kada se tlak svježeg betona približi 60–100 kN/m².

Za strukture koje zadržavaju vodu - spremnici, rezervoari, brane i podzemne komore - izvedba bez propuštanja nije estetska preferencija; to je strukturni i regulatorni zahtjev. Svojstvena dimenzionalna stabilnost čelične oplate čini je standardnim rješenjem za ove zahtjevne primjene.

Čelična oplata u odnosu na drvo i aluminij: praktična usporedba

Za srednje do velike projekte s strukturalnim izgledima koji se ponavljaju, čelična oplata dosljedno pruža najnižu cijenu po izlijevanju kada se uzme u obzir cijeli životni ciklus projekta.

Vrste čeličnih oplata i njihove najbolje primjene

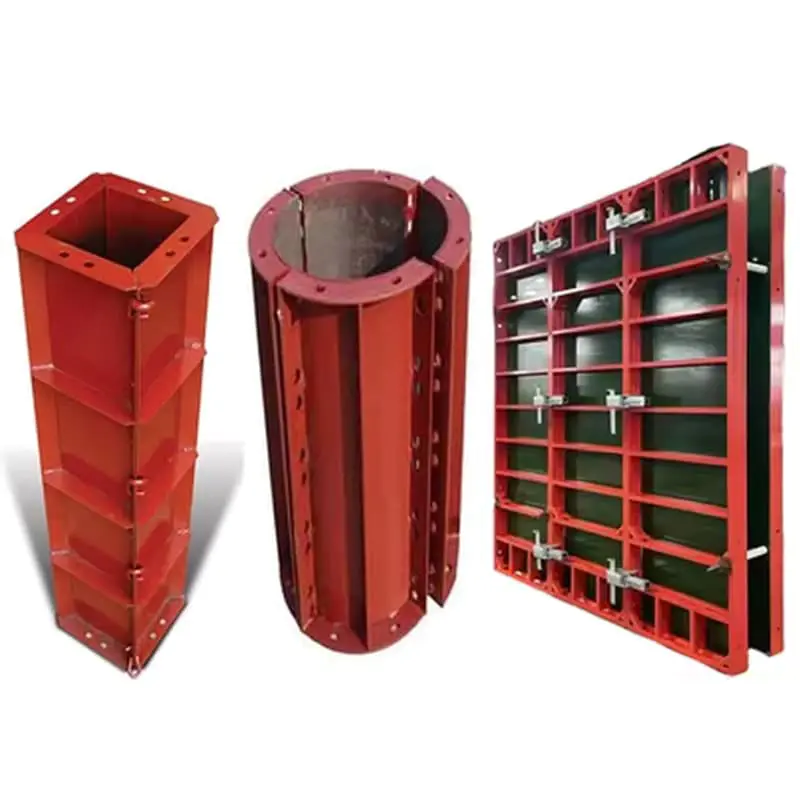

Zidna oplata

Čelične zidne oplate su modularne jedinice namijenjene za lijevanje vertikalnih betonskih zidova. Standardne veličine panela obično se kreću od 600×900 mm do 900×1800 mm, sastavljene u kombinacijama koje odgovaraju bilo kojoj visini ili duljini zida. Naširoko se koriste u stambenim tornjevima, poslovnim zgradama, potpornim zidovima, tunelima i podzemnim podrumima.

Oplata za stupove

Dostupne u fiksnim ili podesivim konfiguracijama, čelične oplate stupova stvaraju kvadratne, pravokutne ili kružne stupove s dosljednim poprečnim presjecima. Prilagodljivi sustavi pokrivaju niz dimenzija stupova iz jednog skupa panela, smanjujući inventar opreme na projektima s više katova.

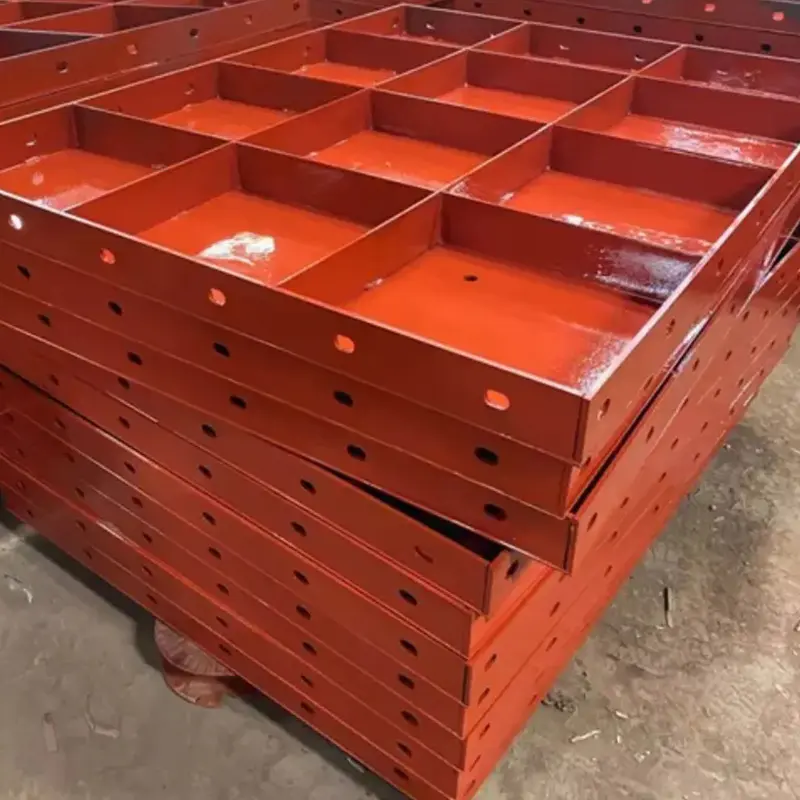

Oplata od ploča i greda

Oplata ploča sastoji se od vodoravnih čeličnih palubnih ploča poduprtih podesivim čeličnim podupiračima. Visina podupirača može se postaviti tako da odgovara visini od poda do poda, a ploče se uklanjaju i ponovno postavljaju za svaku sljedeću razinu poda. Za industrijske ploče sa čistim rasponom ili mostove, oplata od čeličnih ploča podržava punu težinu izlijevanja betona bez progiba.

Jednostrana zidna oplata

Koristi se kada je pristup jednoj strani zida ograničen—u odnosu na postojeću strukturu ili iskopanu stranu—jednostrana čelična oplata učvršćuje se kroz ploču ili temelj i odupire se punom pritisku betona samo iz jednog smjera. Ovaj je sustav uobičajen u izgradnji podruma i rekonstrukciji infrastrukture.

Tunelske i kružne oplate

Zakrivljene čelične ploče mogu se proizvesti prema određenim radijusima za obloge tunela, kružne stupove i arhitektonske zakrivljene zidove. Čvrsti čelični dijelovi drže svoj radijus pod pritiskom izlijevanja, proizvodeći glatke unutarnje površine koje zahtijevaju minimalnu završnu obradu.

Čelične oplate i gotove čelične konstrukcije: prirodno partnerstvo

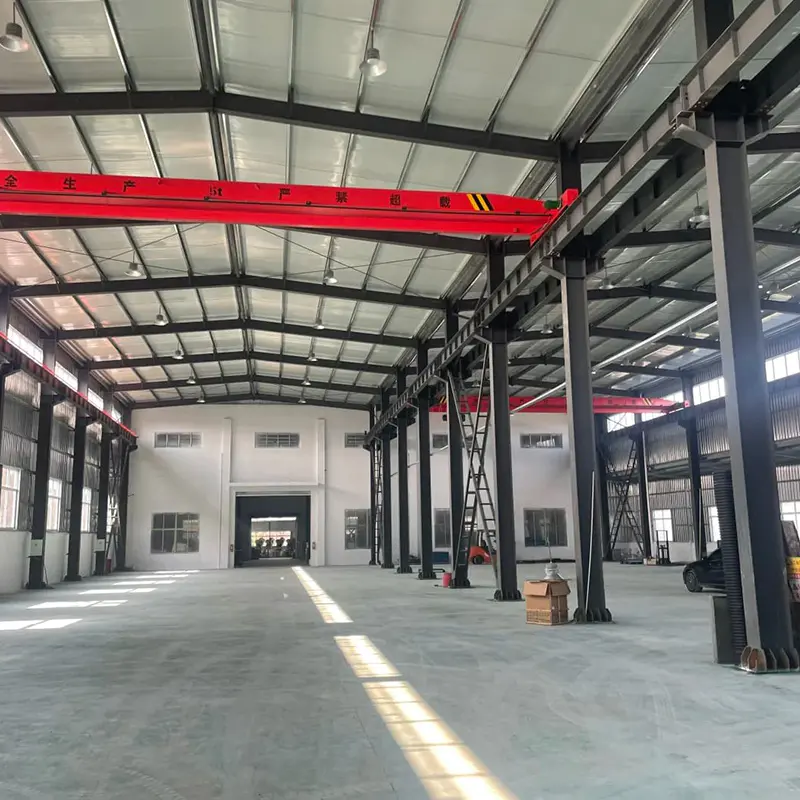

Čelična oplata ne postoji sama po sebi - često se koristi u izgradnji zgrada koje su same izgrađene od čelika. Radionice za prozirne čelične konstrukcije and Unaprijed projektirane skladišne zgrade često uključuju betonske temelje, podne ploče i nosive jezgre koje zahtijevaju čeličnu oplatu tijekom faze izgradnje.

Zašto je ova veza važna za planiranje projekta

• Temelji unaprijed konstruirane skladišne zgrade moraju biti izliveni čeličnom oplatom visoke preciznosti kako bi se postigli položaji sidrenih vijaka potrebnih za konstrukcijski čelični okvir—svaka greška u dimenzijama prenosi se izravno na neusklađene primarne okvire.
• Radionički projekti čistog raspona eliminiraju unutarnje stupove, tako da perimetralni betonski zidovi i pilastri koji podupiru čelični krovni sustav moraju biti oblikovani prema točnim visinama i tolerancijama poravnanja - zadatak u kojem čelična zidna oplata prednjači.
• Modularna, višekratna priroda čelične oplate usklađena je s filozofijom učinkovitosti koja stoji iza gotovih zgrada: standardizirane komponente, brza instalacija i minimalan otpad na licu mjesta.

Kada dobavljač nudi i strukturalne čelične sustave i kompatibilna rješenja za čelične oplate, to usmjerava nabavu, pojednostavljuje inženjersku koordinaciju i smanjuje rizik od pogrešaka sučelja između betonskih i čeličnih faza projekta.

Kako odabrati pravi sustav čelične oplate

Odabir odgovarajuće čelične oplate uključuje usklađivanje specifikacija sustava s varijablama projekta. Razmotrite sljedeće kriterije odluke:

1. Tlak izlijevanja betona: Izračunajte očekivani bočni tlak na temelju brzine izlijevanja, težine betonske jedinice i visine elementa. Odaberite specifikacije ploče i spone koje prelaze ovu vrijednost uz odgovarajući faktor sigurnosti.
2. Strukturna geometrija: Zidovi, stupovi, ploče i zaobljeni elementi zahtijevaju različite konfiguracije ploča. Potvrdite da se odabrani sustav može kombinirati i proširiti kako bi pokrio sve vrste konstrukcija na vašem projektu.
3. Cilj ponovne upotrebe: Procijenite broj ciklusa izlijevanja u cijelom projektu. Ako će se sustav koristiti više od 50 puta, čelični paneli za teške uvjete rada s vruće pocinčanim ili površinskim premazom obloženim prahom minimalizirat će troškove održavanja.
4. Zahtjevi za završnu obradu površine: Izloženi arhitektonski beton zahtijeva glatku čeličnu površinu kompatibilnu sa sredstvom za odvajanje. Standardni konstrukcijski beton može tolerirati manje površinske nedostatke.
5. Oprema za rukovanje na gradilištu: Teški čelični oblici zahtijevaju potporu dizalice. Za gradilišta bez pristupa dizalicom, lakši modularni ručni paneli ili sustavi od čeličnih slojeva koji kombiniraju čelične okvire s površinama od šperploče nude praktičnu alternativu.
6. Podrška dobavljača: Pouzdan dobavljač trebao bi osigurati nacrte rasporeda, pojedinosti o povezivanju i inženjerske izračune prije isporuke—smanjujući rješavanje problema na licu mjesta i pogreške pri instalaciji.

Održavanje i dugotrajnost: Izvucite maksimum iz čelične oplate

Čelična oplata je kapitalna investicija. Uz pravilnu rutinu održavanja, sustav kvalitete može ostati produktivan desetljećima. Ključne prakse uključuju:

• Očistite nakon svake upotrebe: Uklonite ostatke betona s lica ploča i rubova okvira prije nego se stvrdne. Stvrdnuti beton stvara neravne površine koje uzrokuju curenje spojeva pri sljedećem izlijevanju.
• Nanesite sredstvo za odvajanje prije svakog izlijevanja: Tanak, ravnomjeran sloj ulja za odvajanje kalupa smanjuje prianjanje između čelične površine i betona, štiteći završnu obradu površine i ubrzavajući skidanje.
• Pregledajte i popravite premaze: Olomljena boja ili oštećeno pocinčavanje izlažu osnovni čelik koroziji. Oštećena područja odmah popravite, osobito u obalnim okruženjima ili okruženjima s visokom vlažnošću.
• Spremite ploče ravne i pokrivene: Složite ploče na ravno tlo daleko od vlage i izravne izloženosti vremenskim prilikama kako biste spriječili savijanje dijelova okvira i prednjih ploča.
• Provjerite priključke i spojnice: Klinaste igle, ravne spone i stezaljke doživljavaju ponavljajuće cikluse opterećenja. Pregledajte ima li deformacija ili pukotina i zamijenite istrošene komponente prije nego što ugroze cjelovitost spoja.

Oplata koja prima ovu razinu njege rutinski postiže 200 ciklusa ponovne upotrebe , raspoređujući početnu investiciju na vrlo velik broj izlijevanja i isporučujući cijenu po upotrebi koju nijedan jednokratni drveni sustav ne može mjeriti.

Sažetak: Čelična oplata je tehnički temelj moderne betonske konstrukcije

Od podesive kape oplate za promjenjive veličine stupova do zidnih sustava bez propuštanja za konstrukcije koje zadržavaju vodu, čelična oplata pruža preciznost, čvrstoću i mogućnost ponovne upotrebe koju betonska konstrukcija zahtijeva u velikom broju. Njegova kompatibilnost s unaprijed projektiranim skladišnim zgradama i čeličnim konstrukcijama s čistim rasponom čini ga logičnim izborom kada beton i konstrukcijski čelik moraju raditi zajedno do milimetarskih tolerancija.

Bilo da planirate visoku stambenu kulu, unaprijed projektirani industrijski objekt ili veliki infrastrukturni projekt, pravi sustav čelične oplate smanjuje materijalni otpad, ubrzava cikluse izlijevanja i pruža završnu obradu površine koja zahtijeva minimalnu sanaciju. Odabir dobavljača s inženjerskom podrškom, mogućnostima izrade po narudžbi i dokazanim projektnim referencama najvažniji je korak prema postizanju tog rezultata.
