Dijelovi skele s prstenastom bravom: specifikacije komponenti, tolerancije i vodič za kupnju

Tri kontejnera prstenastih skela stigla su u ponedjeljak. Do srijede je posada gradilišta odbacila dva od njih - ne zato što je čelik bio tanak ili galvanizacija nepravilna, već zato što oštrice glavne knjige nisu sjedale u rozete standarda koji su već stajali na gradilištu. Na papiru je to bio "isti sustav". U ruci je bio otpad.

To je svakodnevna stvarnost kupnje dijelova za skele s prstenastim zaključavanjem. Sustav izgleda univerzalno, ali geometrija je zaštićena: razmak rozeta, širina utora, profil oštrice i debljina klina razlikuju se među proizvođačima i dijelovi iz dva različita opskrbna lanca rijetko se spajaju . Kompatibilnost dolazi prije cijene i prije vremena isporuke. Ono što slijedi je detaljni pregled onoga što svaka komponenta radi, koja dimenzija odlučuje odgovara li i što treba provjeriti prije nego što se potpiše narudžbenica.

Brzi pregled dijelova skele s prstenastom bravom

Okvir prstenaste brave sastoji se od sedam funkcionalnih skupina. Dobavljači ih prodaju zasebno i svi moraju biti iz iste obitelji geometrije.

Zajedno s vezicama, ljestvama i nožnim daskama, te skupine čine cijeli popis materijala — pod uvjetom da je svaki red naručen prema jednom uzorku rozete proizvođača.

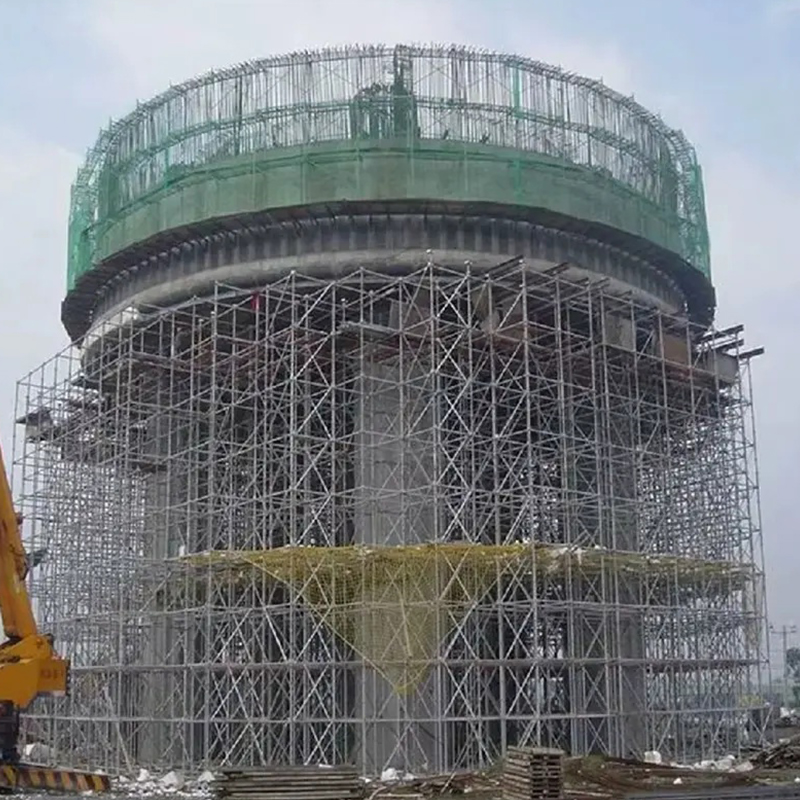

Vruće pocinčane prstenaste skele za tešku infrastrukturu Modularni prstenasti sustav s klinastim zaključavanjem u obliku rozete, čelik Q345B, vruće pocinčana završna obrada i 8-smjerni spojevi za mostove i industrijske nosače. Pogledajte proizvod →

Vertikalni standardi: Razmak rozeta postavlja cijelu mrežu

Vertikalni standard je nosivi element. Uobičajena veličina prstenaste brave je Vanjski promjer 48,3 mm sa stijenkom od 3,2 mm od čelika Q355B, s nastavkom na jednom kraju za spajanje i rozetama zavarenim u fiksnim razmacima. Inačice s teškim nosačima povećavaju cijev do 60,3 mm.

Na većini sustava korak rozete je 500 mm, a standardne duljine kreću se od 0,5 m do 3,0 m u koracima od 500 mm. Taj jedan broj određuje duljinu svake letvice, veličinu svake spone, razmak svake daske i visinu svakog podizača. Promijenite modul i cijeli katalog se mijenja s njim.

Što mjeriti kada sleti prva paleta

• Korak rozete mjeren između središta zavara, a ne od kraja cijevi.
• Širina utora i debljina oštrice zajedno — utor od 10 mm s oštricom od 9,5 mm je labav spoj.
• Promjer cijevi i debljina stijenke s čeljusti; Cijev od 48,0 mm se prodaje kao 48,3 mm češće nego što itko priznaje.
• Duljina klina i položaj rupe, jer kratki klin pretvara spoj u ukrasni spoj.

Knjižne knjige, klinovi i rozete: veza nosi teret

Prstenasta brava nije pričvršćena vijcima. Njegova kovana oštrica pada u utor na rozeti i klinasti klin se zabija kako bi se zaključao: jedan udarac čekićem, bez labavih spojnica. Rozeta normalno nosi osam utora na 45 stupnjeva , tako da se glavne knjige susreću pod pravim kutom, a zagrade izlaze dijagonalno iz istog čvora.

Standardne duljine polja su 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 i 3,07 m, a polje od 2,07 m s visinom od 2,0 m je najčešća radna konfiguracija. Ring brava je samo jedan od četiri glavne obitelji sustava skele ; ostali dijele modularnu ideju, ali samo prstenasta brava standardizira sam čvor. Klinovi su potrošni materijal, stoga naručite 5–8% rezervnih dijelova radije nego da otkrivate manjak na vrhu. Prilikom pregleda, pogledajte zavareni spoj oštrice na cijev — lijevane oštrice pucaju na ramenu, kovane oštrice se prve savijaju i mogu se uočiti prije nego pokažu.

Dijagonalne zagrade: Dio koji drži kvadrat u zaljevu

Dva standarda i dvije knjige čine šarku. Proteza je ono što ga pretvara u trokutastu strukturu. Nosači otvora obično su cijev od 48,3 x 2,5 mm s fiksnim ili zakretnim glavama veličine širine otvora i visine dizanja zajedno — podupirač od 2,07 x 2,0 m neće odgovarati otvoru od 2,57 m.

Praksa projektiranja je obično potpuno ukrućenje niza u donjem dijelu, zatim ukrućenje u razmacima preko svake strane, s tlocrtnim ukrućenjem na razinama ankera. Točan uzorak pripada crtežu dizajnera, ali dio koji pođe po zlu obično je redoslijed: knjige prebrojane, zagrade zaboravljene.

• Potvrdite da steznik odgovara i duljini otvora i visini podizanja, a ne samo otvoru.
• Provjerite promjer klina glave prema utoru rozete; premale igle vibriraju.
• Odbacite zakrivljene cijevi — luk od 20 mm izvlači odjeljak iz viska dok je zaključan.

Baze utičnica, U-glave i dno putanje opterećenja

Podesiva osnovna dizalica je čvrsti vijak, obično promjera 38 mm i duljine 600 mm, zavaren na ploču dimenzija 150 x 150 x 8 mm s otprilike 300 mm korisne prilagodbe. Ta je prilagodba za izravnavanje, a ne za produljenje okvira: kapacitet pada kako se vijak izvlači, stoga neka izloženi navoj bude kratak i nosite ploču na potplatu koja raspoređuje opterećenje.

Ista logika vrijedi i na vrhu. U-glave s pločama 150 x 150 mm nose grede i oplatu, dok glave vilice drže H20 drvene grede na mjestu. Oba padaju na vrh standarda ili na naglavak, tako da glava mora odgovarati cijevi, a ne samo opterećenje. Pri isporuci provjerite zavarene ploče, zarolajte vijak na ravnoj površini da biste bili ravnopravni i odbacite obojene navoje — boja skriva pukotine i zapinje maticu.

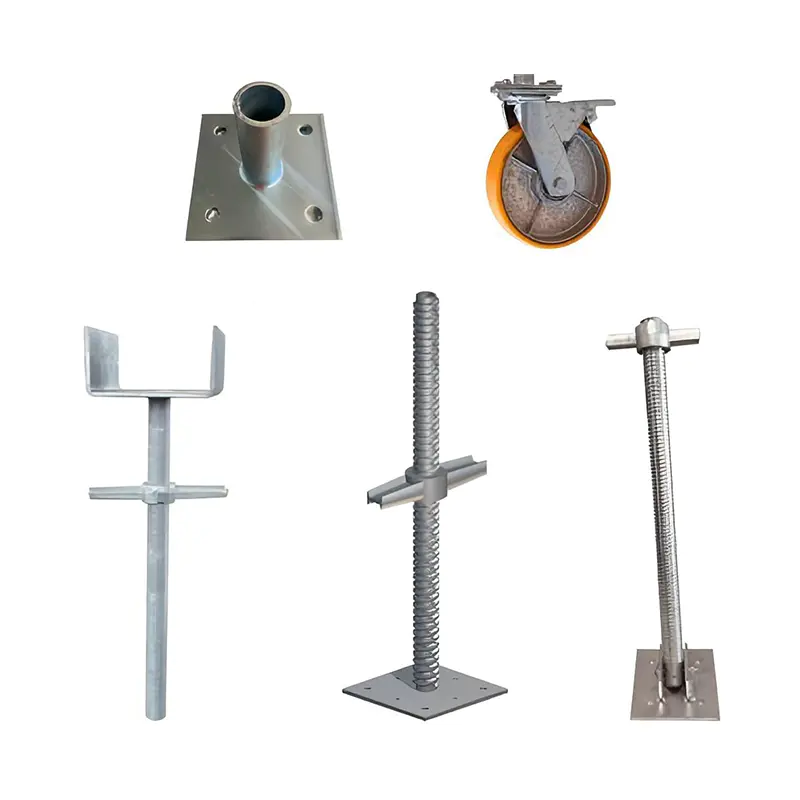

Podesiva osnovna dizalica za potporu skele i oplate Bazna dizalica s navojem izravnava neravno tlo, prilagođava 50–300 mm, podržava 50–100 kN i odgovara sustavima disk brave, oplatama i standardnim sustavima skela. Pogledajte proizvod →

Platforme, daske za prste i dodaci koje većina narudžbi zaboravlja

Čelične daske obično su široke 320 mm s kukama koje se spuštaju preko grede, a svaka je teška 12-18 kg, što ih čini odlukom za ručno rukovanje koliko i konstrukcijskom. Prsne ploče su visoke 150 mm; stupovi zaštitne ograde i dvostruke spojnice čine rubnu zaštitu. Bočni nosači proširuju platformu bez dodavanja standarda, i to je mjesto gdje zapravo dolazi veći dio povećanja produktivnosti u sustavu prstenastog zaključavanja.

Dijelovi koji odgađaju primopredaju gotovo nikada nisu glavni članovi. Oni su mali: klinovi, sigurnosne kopče, ogrlice, jedinice ljestvi, spojnice za kravate i glave vilica. Napravite popis materijala stavku po stavku, jedan redak po komponenti, i nedostatak nestaje.

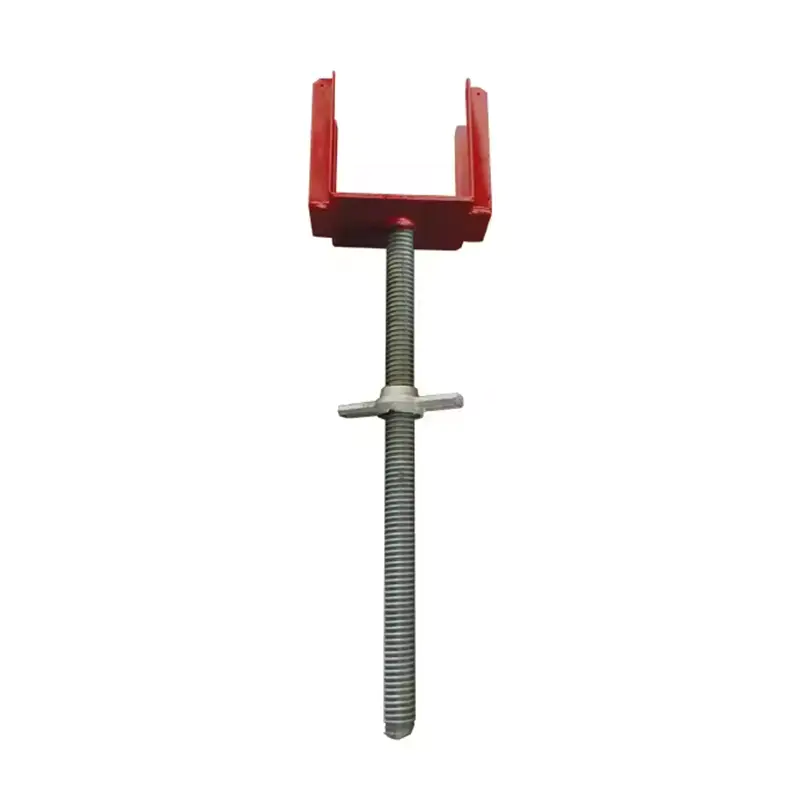

Potpora glave vilice za rebra i grede oplate Glava vilice podržava rebra i grede oplate s podešavanjem navoja od ±0,5 mm, čelik Q235/Q345 i vruće pocinčan završni sloj za velike oplate. Pogledajte proizvod →

Vrsta čelika, pocinčavanje i tolerancije: Što provjeriti prilikom isporuke

Dvije narudžbe mogu izgledati identično na popisu za utovar i ponašati se vrlo različito nakon dvije godine na otvorenom. Kvaliteta, debljina stjenke i završna obrada objašnjavaju gotovo sve razlike.

Standardi daju referentne točke: EN 12810 i EN 12811 za sistemske skele, BS 1139-5 na tržištu Ujedinjenog Kraljevstva, s radnim platformama koje su obično projektirane za opterećenje klase 3 (200 kg/m²) ili klase 4 (300 kg/m²). Hyson navodi da slijedi njegova proizvodnja skela ISO 9001, BS 1139 i EN 74 , sa zavarivanjem prema AWS i EN postupcima. Zatim provjerite tri fizičke stvari: debljinu stijenke na kraju cijevi, ravnost cijelom dužinom i prskanje od zavara unutar cijevi koje će se odlomiti na platformu ispod.

Kupnja dijelova brave s prstenom: kratki kontrolni popis prije naručivanja

1. Prvo provjerite geometriju rozete — korak, širinu utora i debljinu lopatice — u odnosu na sustav koji je već na licu mjesta.
2. Tražite certifikate tvornice i izvješće o debljini pocinčavanja, a ne fotografiju palete.
3. Potvrdite ocjenu dio po dio: standardi i knjige u Q355B, daske i daske često u Q235.
4. Dogovorite rezervni omjer za klinove, igle i kopče prije slanja, a ne nakon prve isporuke.
5. Provjerite pakiranje i utovar: svežnjevi prema duljini, jedan plan utovara po kontejneru, težina potvrđena prema računu.

Ako radije ne biste pokrenuli taj kontrolni popis protiv dobavljača kojeg nikada niste revidirali, pošaljite nam svoje veličine polja, visine dizanja i klasu opterećenja i vratit ćemo se s popisom dijelova i provjerom crteža.

Dijelovi skele s prstenastom bravom jednostavni su objekti unutar nepopustljivog sustava. Uskladite geometriju, uskladite stupanj i završnu obradu i prebrojite male dijelove istim redoslijedom — te tri stvari odlučuju hoće li se isporuka postaviti ili vratiti.

Hyson proizvodi prstenaste skele i njihove dodatke u Nantongu u Kini, uz čelične oplate i teške čelične konstrukcije, u tvornici od 15.000 m² s laserskim rezanjem, savijanjem i certificiranim zavarivanjem pod jednim krovom. Dijelovi se isporučuju vruće pocinčani, a dolazne narudžbe provjeravaju se prema postojećem uzorku rozete kupca prije početka proizvodnje. Petnaest godina iskustva i dugotrajna opskrba velikih infrastrukturnih izvođača govori nešto o uredu za crtanje — ali specifikacija na vašem crtežu još uvijek je stvar koja odlučuje o narudžbi.
